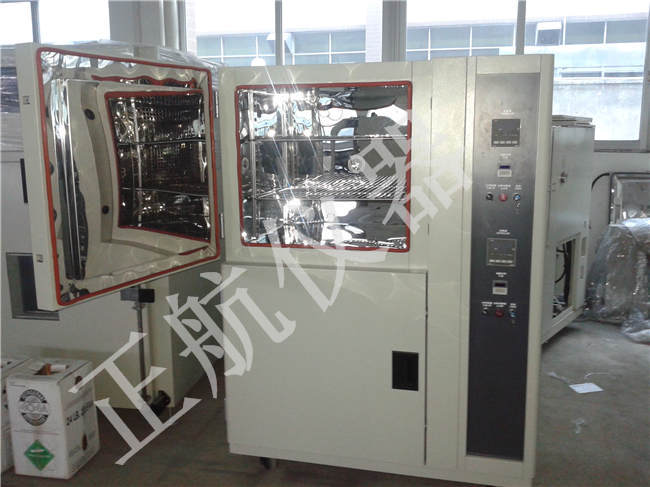

一、恒溫恒濕試驗箱制冷體系構造構成

    恒溫恒濕試驗箱制冷體系與一般涼風型窗式恒溫恒濕試驗箱相同，也由四大有些構成，即：制冷(制熱)循環體系、空氣循環體系、電氣控制體系以及箱體支持體系。

二、恒溫恒濕試驗箱制冷(制熱)循環體系


     熱泵型式恒溫恒濕試驗箱的制冷、制熱共用一套循環體系。主要由恒溫恒濕試驗箱制冷體系壓縮機、室內側換熱器、室外側換熱器、制熱毛細管、制冷與制熱毛細管、止回閥、過濾器(兩只)等構成，管路中充

有R22制冷劑。它與一般涼風型窗式恒溫恒濕試驗箱的制冷循環體系的差異主要有：

( 一) 將恒溫恒濕試驗箱中的冷凝器和蒸騰器做得根本相同，不再別離稱之為冷凝器和蒸騰器，而統稱為換熱器或熱交換器，并冠以室內側和室外側以示差異，處于室內的稱之為室內側換熱器，處于室外的稱之

為室外側換熱器。


(二 ) 制冷(制熱)循環體系內的過濾器有兩只，裝置于毛細管兩頭，別離用于體系進行制冷和制熱循環時的過濾之用。


( 三 ) 在恒溫恒濕試驗箱制冷體系壓縮機的排氣管和進氣管上裝有一只電磁四通換向閥，它可改動體系內制冷劑流出和吸入恒溫恒濕試驗箱制冷體系壓縮機的管路銜接狀況，進而改動恒溫恒濕試驗箱的制冷(制

熱)循環體系的工況，斷定恒溫恒濕試驗箱是處于制冷作業狀況，仍是處于制熱作業狀況。

(四) 增加了一根制熱專用毛細管，并使用止回閥的效果，使制冷劑在制熱狀況時通過它。這是為了在制熱時下降制冷劑蒸騰壓力，從而使坐落室外側換熱器(此刻是蒸騰器)中的制冷劑在冰冷的冬天能非常好地吸

熱蒸騰。
