一、系統軟件流程圖

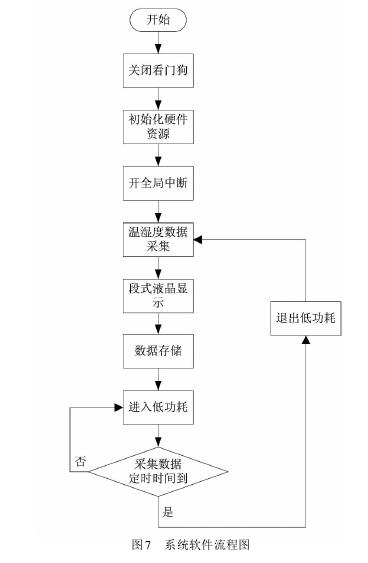

當溫室度測量?jī)x首次上電時，需要延時幾秒鐘，等待傳感器越過不穩定狀態后，對溫濕度值進行采樣，將得到的數據在段式液晶屏顯示，同時對數據進行存儲；之后，MSP430F427對傳感器斷電，進入低功耗模式。由于農業大棚內的溫室度值不會在短時間內發生劇烈變化，所以確定每10min對溫濕度值進行采樣測量，其它時間CPU均處于低功耗的睡眠狀態；定時器定時時間到時，對CPU進行中斷喚醒，對溫濕度進行采樣顯示，存儲數據，如此循環。系統軟件流程圖如圖7所示。

二、系統設計效果和突破

傳統的溫濕度測量設備體積較大，接線較復雜，通常都需要使用體積較大的電源供電，測量的數據不能實時顯示，需要接上位機才能對數據進行解讀。最近幾年研制的溫濕度測量設備，使用MSP430的1系列單片機的較多，并且傳感器大本分都是使用傳統的DS18B20或PT100鉑電阻測量溫度、濕敏電容測量濕度，LCD顯示都是用的普通的LCD，沒有利用MSP430的4系列自帶的段式液晶驅動能力，沒有有效地降低功耗。本設計正是在這樣的前提下應運而生的，克服了傳統測量溫濕度設備所存在的種種缺點，設計出的溫濕度測量?jī)x便于攜帶及安裝。功耗測試表明，在測量間隔大于10min時，測量?jī)x能連續工作6個月。同時，測量?jī)x可以擴展測量其他農業大棚環境要素小型傳感器，并且可擴展鏗電池充電功能，擴展性能優越。

三、總結

農業大棚溫濕度測量?jī)x以MSP439 F427為核心控制器件，SHT10為溫濕度傳感器，能夠準確地對農業大棚內的溫濕度采樣測量，大大地提高了溫濕度測量精度，硬件結構簡單，電路工作穩定，系統整體功耗較低，在農業領域具有廣闊的市場前景和應用價值。http://www.sh-bise.com
